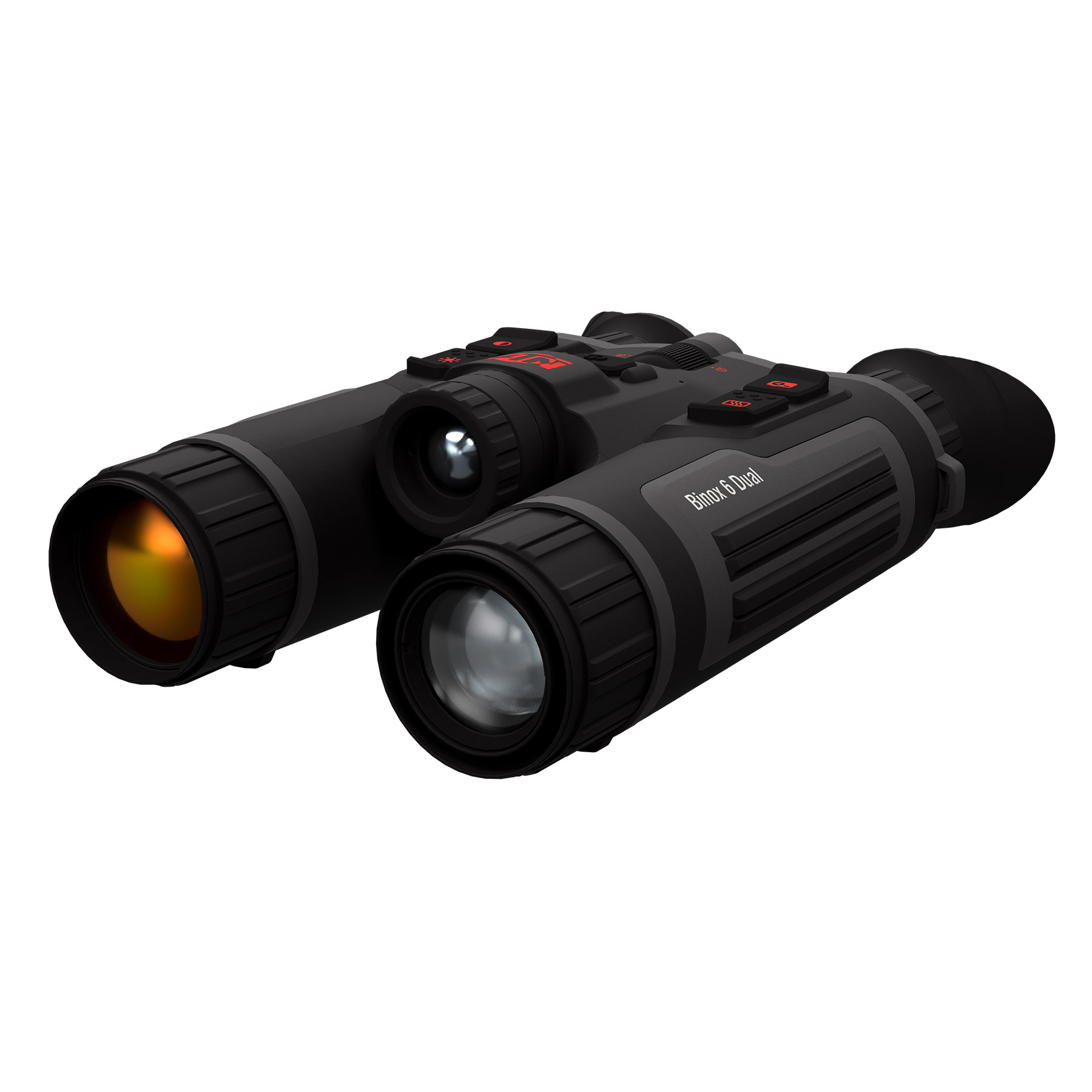

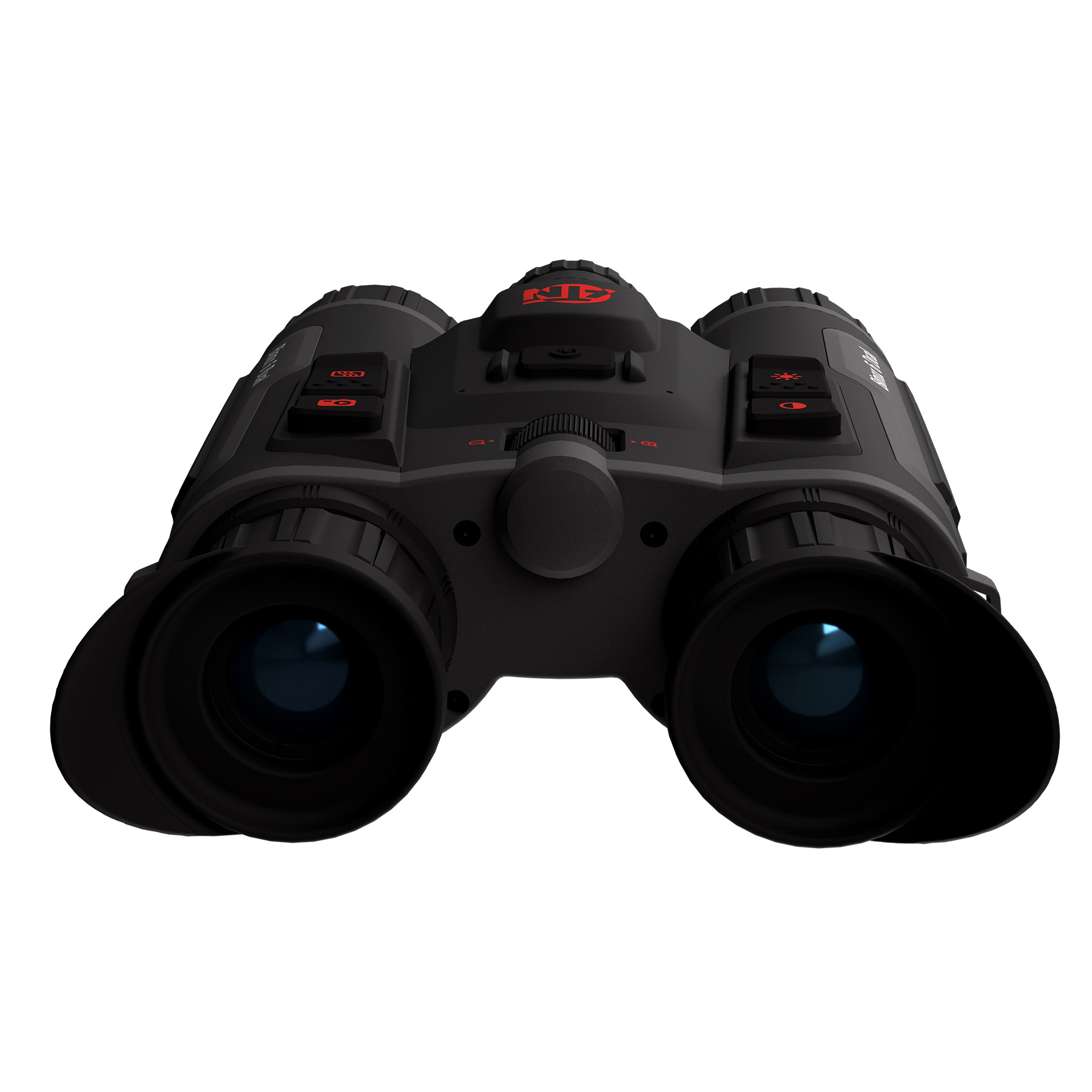

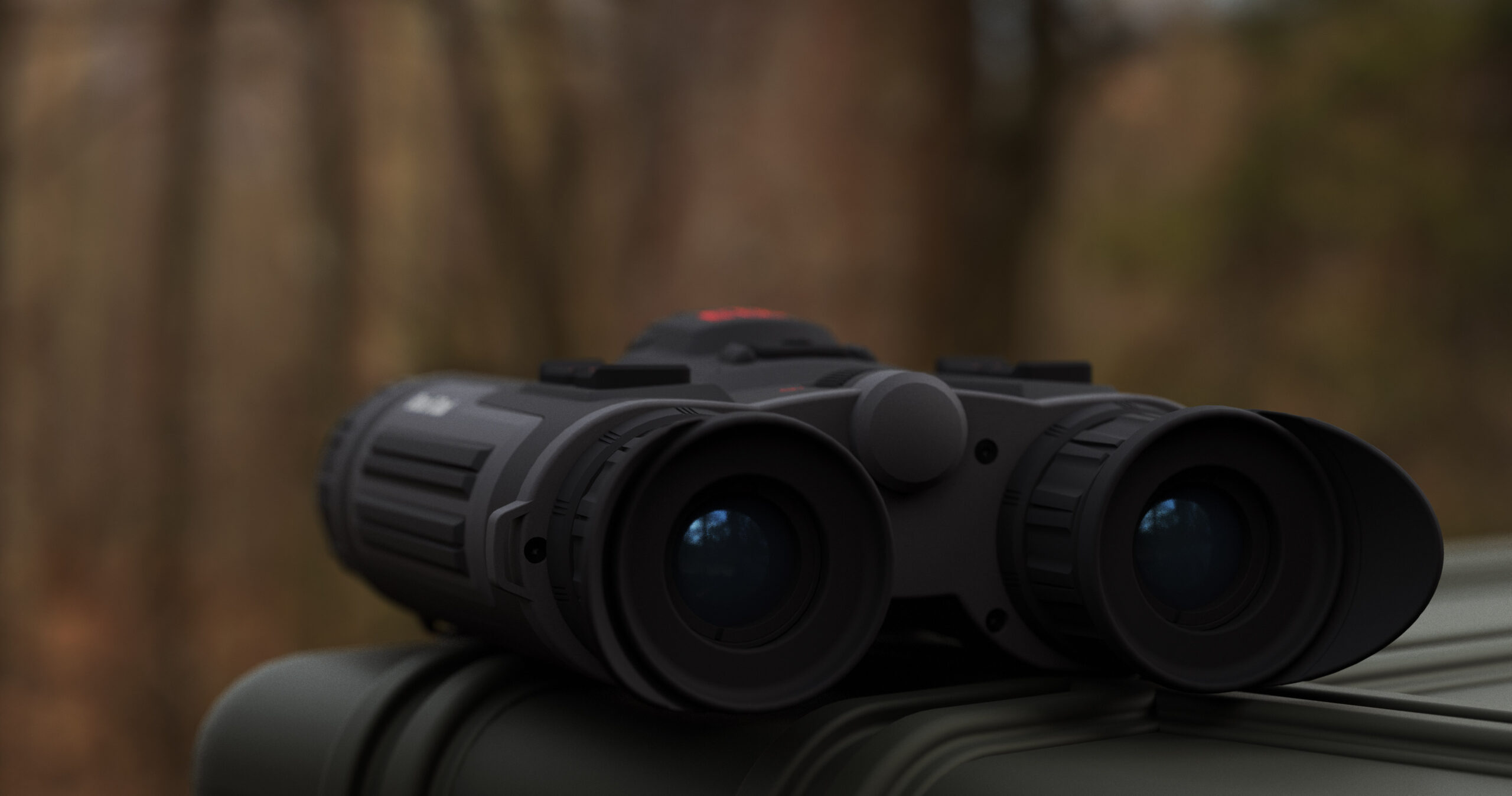

Vrh serije BinoX 6 Dual

ATN BinoX 6 Dual 640×512 je najzmogljivejša različica multispektralnega daljnogleda BinoX 6 Dual in v enem ohišju združuje visokoločljivo termovizijo, 4K dnevni vid, digitalni nočni vid in način za opazovanje v mraku.

Na voljo so torej štirje načini opazovanja:

• dnevni način,
• nočni način,
• termovizijski način,
• način za mrak – Twilight.

Poleg dveh ločenih slikovnih senzorjev ima naprava še vgrajen laserski daljinomer do 1000 m, zato predstavlja celovit opazovalni sistem za zahtevnega lovca in druge uporabnike na terenu.

Termalni senzor 640 × 512

Termovizijski kanal uporablja napreden nehlajeni VOx Focal Plane Array senzor ločljivosti 640 × 512 px z razmikom slikovnih pik samo 12 μm.

V primerjavi z različicama 256×192 in 384×288 ponuja največ termalnih informacij in posledično:

✔ več podrobnosti na oddaljenih objektih
✔ jasnejšo obliko živali
✔ bolj uporabno digitalno povečavo
✔ lažje ločevanje živali od ozadja
✔ boljšo preglednost zahtevnega terena

To je različica za uporabnika, ki pri termalni sliki ne želi večjih kompromisov.

NETD ≤15 mK – zelo visoka termalna občutljivost

Termalna občutljivost znaša odličnih:

NETD ≤15 mK

Tako nizek NETD omogoča zaznavanje zelo majhnih temperaturnih razlik in je posebej pomemben v pogojih, kjer se temperatura živali in okolice približata.

Prednost je najbolj opazna v vlagi, megli, zgodaj zjutraj, pozno zvečer in v temperaturno kompleksnem gozdnem okolju.

Aktualni ATN priročnik neposredno potrjuje kombinacijo 640×512, 12 μm, ≤15 mK in 50 Hz.

35 mm germanijev objektiv F/1.0

Termalni kanal uporablja:

35 mm germanijev objektiv F/1.0

Vidno polje znaša:

12,52° × 9,41°

To je zelo zanimiva kombinacija, saj 640×512 senzor omogoča precej širše vidno polje kot pri 384 različici, hkrati pa 35 mm objektiv še vedno zagotavlja zelo velik doseg.

Najmanjša razdalja ostrenja znaša približno 5 m, ostrenje pa je ročno.

Zaznava do 3100 m

ATN za model 640×512 deklarira termalno zaznavo do:

3100 m

To je največ med tremi trenutno obravnavanimi različicami BinoX 6 Dual:

• 256×192: do 1500 m
• 384×288: do 2750 m
• 640×512: do 3100 m

Model 640 je zato posebej zanimiv za večje travnike, polja, jase, dolge gozdne robove in druga odprta območja.

Deklarirana razdalja pomeni zaznavo toplotnega objekta, ne zanesljive identifikacije vrste živali.

Povečava 3–24×

Termalna povečava znaša:

3–24×

Digitalni zoom omogoča:

1× / 2× / 4× / 8×

Nižja osnovna povečava 3× je v kombinaciji s širokim vidnim poljem 12,52° zelo uporabna za pregledovanje terena, visoka ločljivost 640×512 pa omogoča precej bolj uporabno povečavo slike kot senzorji z manj slikovnimi pikami.

SharpIR

ATN uporablja svojo tehnologijo SharpIR, namenjeno izboljšanju termalnega prikaza v realnem času.

Izboljšuje predvsem:

✔ ostrino robov
✔ kontrast
✔ ločevanje termalnega objekta od ozadja
✔ preglednost detajlov

SharpIR ne spreminja fizične ločljivosti senzorja, temveč izboljšuje obdelavo zajete termalne slike.

Wide Dynamic Range

Vgrajen je tudi Wide Dynamic Range – WDR.

WDR pomaga ohraniti več podrobnosti hkrati v zelo toplih in hladnejših območjih termalne slike, tako da intenziven toplotni vir ne prekrije manj izrazitih podrobnosti okolice.

4K Ultra HD dnevni kanal

Drugi slikovni sistem uporablja velik:

1,8″ CMOS senzor ločljivosti 3840 × 2160 px – 4K UHD

Dnevni objektiv je:

55 mm F/2.0

Vidno polje:

8,0° × 4,5°

Podnevi zato BinoX 6 Dual deluje kot zmogljiv digitalni 4K daljnogled z naravnim barvnim prikazom.

Digitalni nočni vid

Ko naravne svetlobe ni več dovolj, lahko napravo preklopite v digitalni nočni način.

Vgrajen je zamenljiv IR osvetljevalnik z možnostjo:

850 nm ali 940 nm

Na voljo so nastavitve:

• Low
• Medium
• High

Podprt je tudi Smart IR, ki pomaga prilagajati količino infrardeče osvetlitve glede na razmere.

Deklariran učinkoviti nočni doseg znaša do približno:

400 m.

Twilight – način za opazovanje v mraku

Poseben Twilight način je namenjen prehodnim svetlobnim razmeram v svitu in mraku.

To je pri opazovanju divjadi posebej uporabno, saj je veliko živali najbolj aktivnih ravno v obdobju, ko je za običajen dnevni prikaz že premalo svetlobe, popolni nočni način pa še ni potreben.

Laserski daljinomer do 1000 m

BinoX 6 Dual ima vgrajen pravi LRF – Laser Range Finder.

Uradni podatki:

• maksimalni doseg: 1000 m
• natančnost: ±1 m
• valovna dolžina: 905 nm
• laser: Class 1

Zato dodatnega ročnega daljinomera praviloma ni treba nositi s seboj.

Picture-in-Picture in Dual View

BinoX 6 Dual podpira Picture-in-Picture ter prikaz različnih slikovnih kanalov.

ATN omogoča, da uporabnik termalno sliko kombinira z dnevnim, nočnim ali Twilight prikazom, tako da hkrati ohranja termalno informacijo in vizualni kontekst okolice.

To je ena večjih prednosti multispektralnega sistema v primerjavi s klasičnim termovizijskim monokularjem.

Elektronska stabilizacija slike EIS

Aktualni priročnik potrjuje EIS – Electronic Image Stabilization.

Elektronska stabilizacija kompenzira manjše tresljaje rok in vibracije ter pomaga zagotoviti mirnejšo sliko, predvsem pri uporabi večjih povečav.

DeFog

Vgrajena funkcija DeFog izboljšuje kontrast in ostrino prikaza v megli, vlagi oziroma zamegljenih razmerah.

To je praktična funkcija predvsem pri jutranjem opazovanju in v vlažnem vremenu.

Hot Point Tracking

Hot Point Tracking samodejno označuje najtoplejši objekt oziroma območje v trenutnem vidnem polju.

Pri pregledovanju velike površine lahko pomaga hitreje opaziti termično izstopajoč objekt.

OLED Full HD zaslon

Uporabljen je:

0,49″ OLED zaslon ločljivosti 1920 × 1080 px

Dodatne nastavitve:

• izhodna zenica: 20 mm
• eye relief: 15 mm
• dioptrija: –5 do +5 D
• medzenična razdalja: 60–74 mm

Binocularna zasnova omogoča precej bolj naravno dolgotrajno opazovanje kot klasičen monokular.

64 GB notranjega pomnilnika

BinoX ima vgrajenih:

64 GB notranjega pomnilnika

Omogoča:

✔ fotografiranje
✔ snemanje videa
✔ snemanje zvoka
✔ interno galerijo

ATN navaja 4K dnevno snemanje in 1080p termalno snemanje.

Wi-Fi in ATN Connect 6

Vgrajeni Wi-Fi omogoča povezavo s telefonom ali tablico.

Podprta je aplikacija:

ATN Connect 6 – iOS in Android

Omogoča združljive funkcije, kot so prenos posnetkov, Live View in upravljanje galerije.

Kompas, žiroskop in geomagnetni senzor

Uradni ATN podatki potrjujejo:

• digitalni kompas,
• geomagnetni senzor,
• žiroskop.

GPS pri modelu MSBNB6635A v aktualni uradni tehnični tabeli in priročniku ni naveden, zato ga ne vključujemo med funkcije izdelka.

Dve odstranljivi bateriji 18650

Za delovanje se uporabljata:

2× polnilni bateriji 18650

Deklarirani čas delovanja znaša približno:

8 ur

Naprava lahko po uradnem priročniku deluje tudi samo z eno baterijo, vendar proizvajalec za stabilnejše in daljše delovanje priporoča uporabo obeh.

Zunanje napajanje je mogoče preko:

USB-C, 5 V / 2 A

Štiri baterije v aktualnem prodajnem paketu

Čeprav BinoX za delovanje uporablja dve bateriji hkrati, aktualna specifična ATN produktna stran za model 640×512 v kompletu navaja:

4× polnilna baterija 18650

Tako uporabnik prejme tudi celoten rezervni komplet.

Magnezijevo ohišje in IP67

Ohišje je izdelano iz magnezijeve zlitine.

Aktualni uradni ATN podatki za model 640 navajajo:

• masa: 730 g
• mere: 210 × 184,5 × 55 mm
• zaščita: IP67
• delovna temperatura: –30 °C do +55 °C
• montaža: standardni navoj za stativ

Model 640 je torej le približno 10 g težji od različice 384, čeprav uporablja bistveno večji termalni senzor.

5-letna garancija proizvajalca

ATN za BinoX 6 Dual 640 uradno navaja:

5 let garancije proizvajalca.

KLJUČNE PREDNOSTI

✔ Štirje načini opazovanja: dnevni, nočni, termovizijski in Twilight
✔ Termalni senzor 640 × 512 px
✔ Pixel pitch 12 μm
✔ Termalna občutljivost NETD ≤15 mK
✔ Termalni objektiv 35 mm F/1.0
✔ Zaznava do 3100 m
✔ Povečava 3–24×
✔ Digitalni zoom do 8×
✔ Osveževanje 50 Hz
✔ SharpIR
✔ Wide Dynamic Range
✔ 4K UHD dnevni/nočni senzor
✔ Digitalni nočni vid
✔ Smart IR
✔ IR 850 / 940 nm
✔ Nočni doseg do približno 400 m
✔ Vgrajen LRF do 1000 m
✔ Natančnost LRF ±1 m
✔ Picture-in-Picture
✔ Dual View
✔ EIS – elektronska stabilizacija
✔ DeFog
✔ Hot Point Tracking
✔ Full HD OLED 1920 × 1080 px
✔ 64 GB notranjega pomnilnika
✔ Fotografiranje ter video in avdio snemanje
✔ Wi-Fi
✔ ATN Connect 6
✔ Digitalni kompas
✔ Žiroskop in geomagnetni senzor
✔ 2× odstranljiva baterija 18650 med uporabo
✔ 4× baterija 18650 v aktualnem paketu
✔ Približno 8 ur delovanja
✔ USB-C zunanje napajanje
✔ Magnezijevo ohišje
✔ IP67
✔ Standardni navoj za stativ
✔ 5-letna garancija proizvajalca

TEHNIČNI PODATKI

TERMOVIZIJSKI KANAL

• Proizvajalec: ATN
• Model: BinoX 6 Dual 640×512
• SKU proizvajalca: MSBNB6635A
• Tip senzorja: nehlajeni VOx Focal Plane Array
• Ločljivost senzorja: 640 × 512 px
• Pixel pitch: 12 μm
• NETD: ≤15 mK
• Osveževanje: 50 Hz
• SharpIR: da
• NUC: Auto / Semi Auto / Manual
• Objektiv: 35 mm Germanium F/1.0
• Ostrenje: ročno
• Vidno polje: 12,52° × 9,41°
• Najmanjša razdalja ostrenja: 5 m
• Povečava: 3–24×
• Digitalni zoom: 1× / 2× / 4× / 8×
• Deklarirana zaznava: 3100 m
• Barvne palete: White Hot, Black Hot, Iron Red, Alarm, Green Hot, Sepia
• Wide Dynamic Range: da
• Hot Point Tracking: da

DNEVNI / NOČNI KANAL

• Tip senzorja: 1,8″ CMOS
• Ločljivost: 3840 × 2160 Ultra HD 4K
• Dnevni objektiv: 55 mm F/2.0
• Vidno polje: 8,0° × 4,5°
• Night Vision Mode: da
• Twilight Mode: da
• Smart IR: da
• IR osvetljevalnik: da
• IR nastavitve: Low / Medium / High
• IR valovna dolžina: 850 / 940 nm
• IR modul: zamenljiv
• Nočni doseg: do približno 400 m

LASERSKI DALJINOMER

• LRF: da
• Doseg: do 1000 m
• Natančnost: ±1 m
• Valovna dolžina: 905 nm
• Razred laserja: Class 1

ZASLON IN FUNKCIJE

• Zaslon: 0,49″ OLED
• Ločljivost: 1920 × 1080 px
• Izhodna zenica: 20 mm
• Eye relief: 15 mm
• Dioptrijska nastavitev: –5 do +5 D
• Medzenična razdalja: 60–74 mm
• Picture-in-Picture: da
• Dual View: da
• EIS: da
• DeFog: da
• Hot Point Tracking: da
• Geomagnetni senzor: da
• Žiroskop: da
• Digitalni kompas: da
• GPS: ni potrjen v aktualnih uradnih podatkih
• Fotografiranje: da
• Video snemanje: da
• Avdio snemanje: da
• Interna galerija: da
• Notranji pomnilnik: 64 GB
• Standby / Sleep Mode: da
• Čas zagona: <7 sekund
• Wi-Fi Hotspot: da
• Aplikacija: ATN Connect 6 – iOS / Android
• Media Output: USB Type-C

NAPAJANJE IN OHIŠJE

• Bateriji med delovanjem: 2× 18650
• Tip baterij: polnilne, odstranljive
• Čas delovanja: približno 8 ur
• Zunanje napajanje: USB-C 5 V / 2 A
• Material: magnezijeva zlitina
• Masa: 730 g
• Mere: 210 × 184,5 × 55 mm
• Zaščita: IP67
• Delovna temperatura: –30 °C do +55 °C
• Montaža: standardni navoj za stativ
• Garancija proizvajalca: 5 let
• Šifra Eurohunt: 570552
• EAN: 3800236903734

Uradna ATN tehnična tabela za točno različico MSBNB6635A potrjuje ključne podatke 640×512, ≤15 mK, 35 mm F/1.0, 3–24×, 3100 m, LRF 1000 m, 730 g in 5-letno garancijo.

VSEBINA PAKETA

Po aktualni specifični strani ATN za BinoX 6 Dual 640:

• 1× ATN BinoX 6 Dual 640×512
• 4× polnilna baterija 18650
• 1× polnilec baterij
• 1× USB-C podatkovni / polnilni kabel
• 1× vratni trak
• 1× telesni nosilni trak
• 1× transportna torba
• zaščitna pokrova objektivov
• 1× krpica za čiščenje optike
• navodila za uporabo

Specifična aktualna produktna stran navaja 4 baterije, medtem ko splošni priročnik za družino BinoX 6 prikazuje dve. Ker tudi Eurohunt pri konkretnem artiklu 570552 navaja štiri, za ta prodajni paket uporabljamo podatek 4× 18650.

⚠️ POMEMBNO

❗ Deklariranih 3100 m predstavlja termalno zaznavo toplotnega objekta in ne razdalje zanesljive identifikacije živali.

❗ Digitalni zoom povečuje obstoječo sliko, ne poveča pa fizične ločljivosti 640 × 512 senzorja.

❗ Maksimalni LRF doseg 1000 m je odvisen od velikosti in odbojnosti objekta, vremena in drugih pogojev.

❗ Laserskega žarka ne glejte neposredno oziroma skozi druge optične instrumente.

❗ Termalnega objektiva ne usmerjajte neposredno proti soncu ali drugim zelo intenzivnim virom energije.

❗ Za napajanje uporabljajte kakovostne button-top 18650 baterije ustrezne specifikacije, kot priporoča ATN.

❗ IP67 zagotavlja visoko zaščito pred prahom in vodo, vendar naprava ni namenjena dolgotrajnemu potapljanju.

❗ Eurohunt navaja GPS, vendar ga aktualna uradna ATN specifikacija in priročnik za model MSBNB6635A ne navajata. Zato GPS ni vključen med oglaševane funkcije.
